Ponte sulla S.P. 130 al km 36+100 – Roseto Valfortore (FG)

Sollevamento di 80 cm, presa dall'estradosso

Sollevamento della trave tampone Gerber dall'estradosso, con leve di secondo genere e cravatte a barre passanti, per la demolizione e ricostruzione delle mensole delle selle e la sostituzione degli appoggi. Progetto del sistema e esecuzione a cura di Saltek.

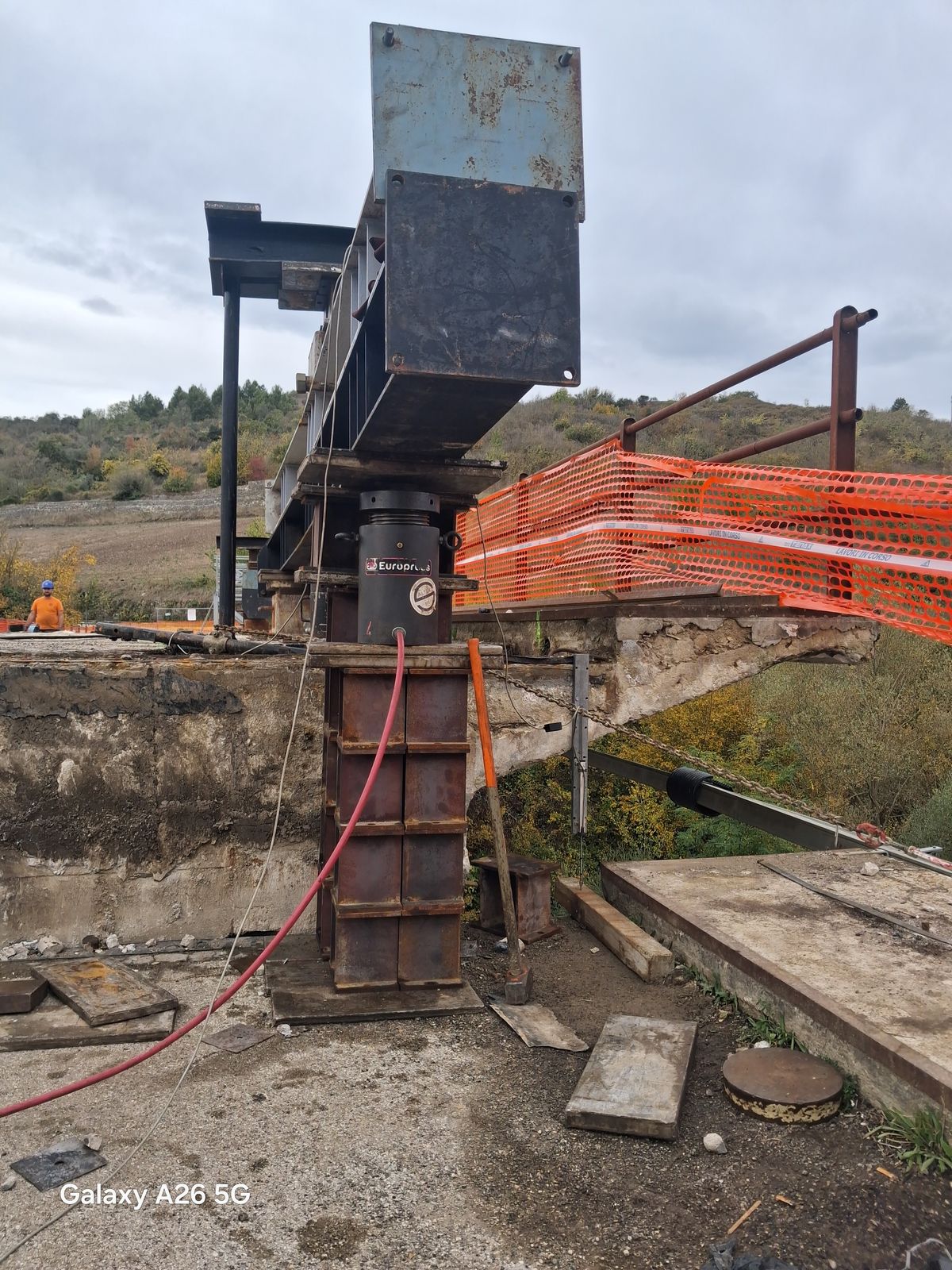

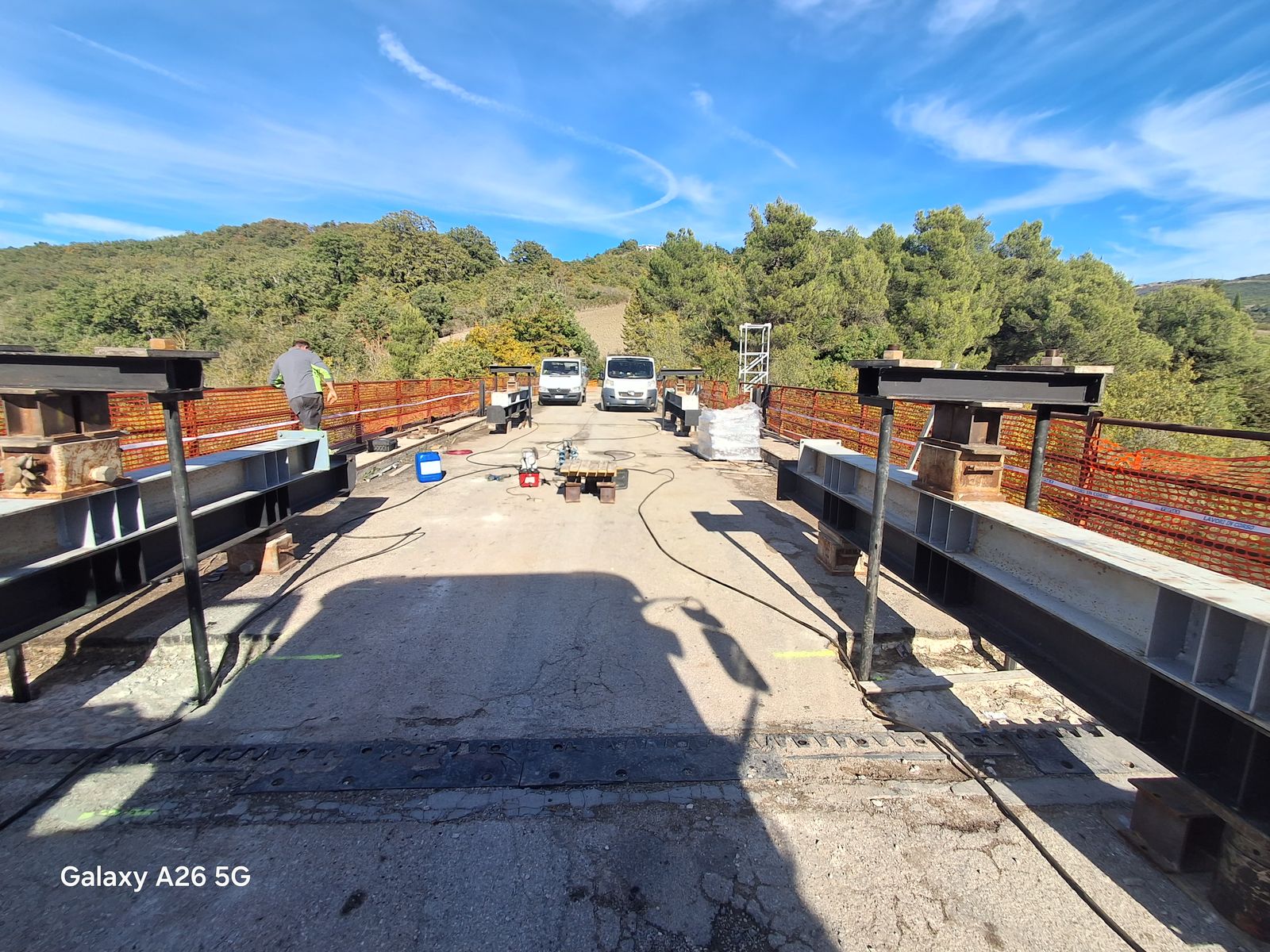

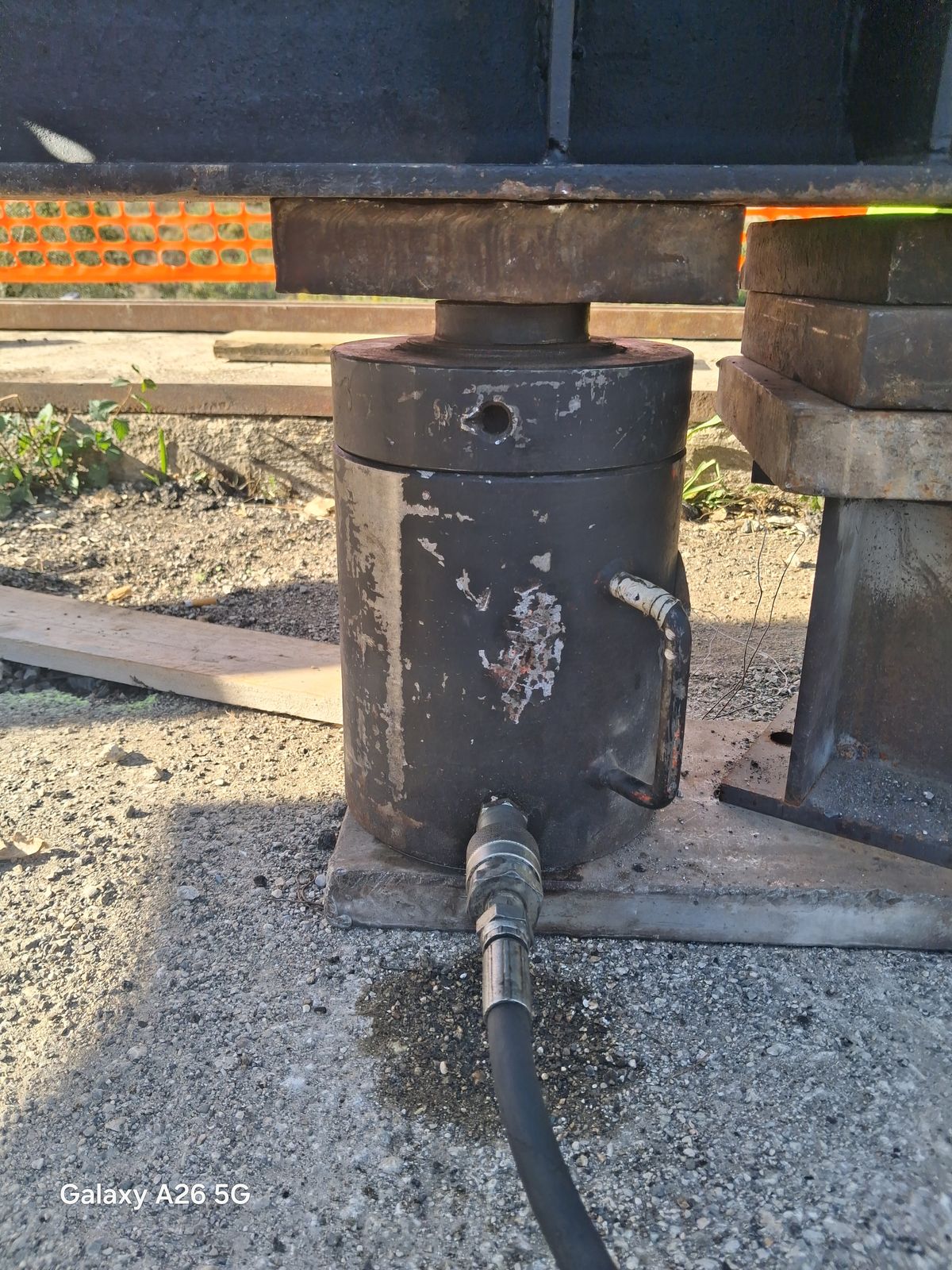

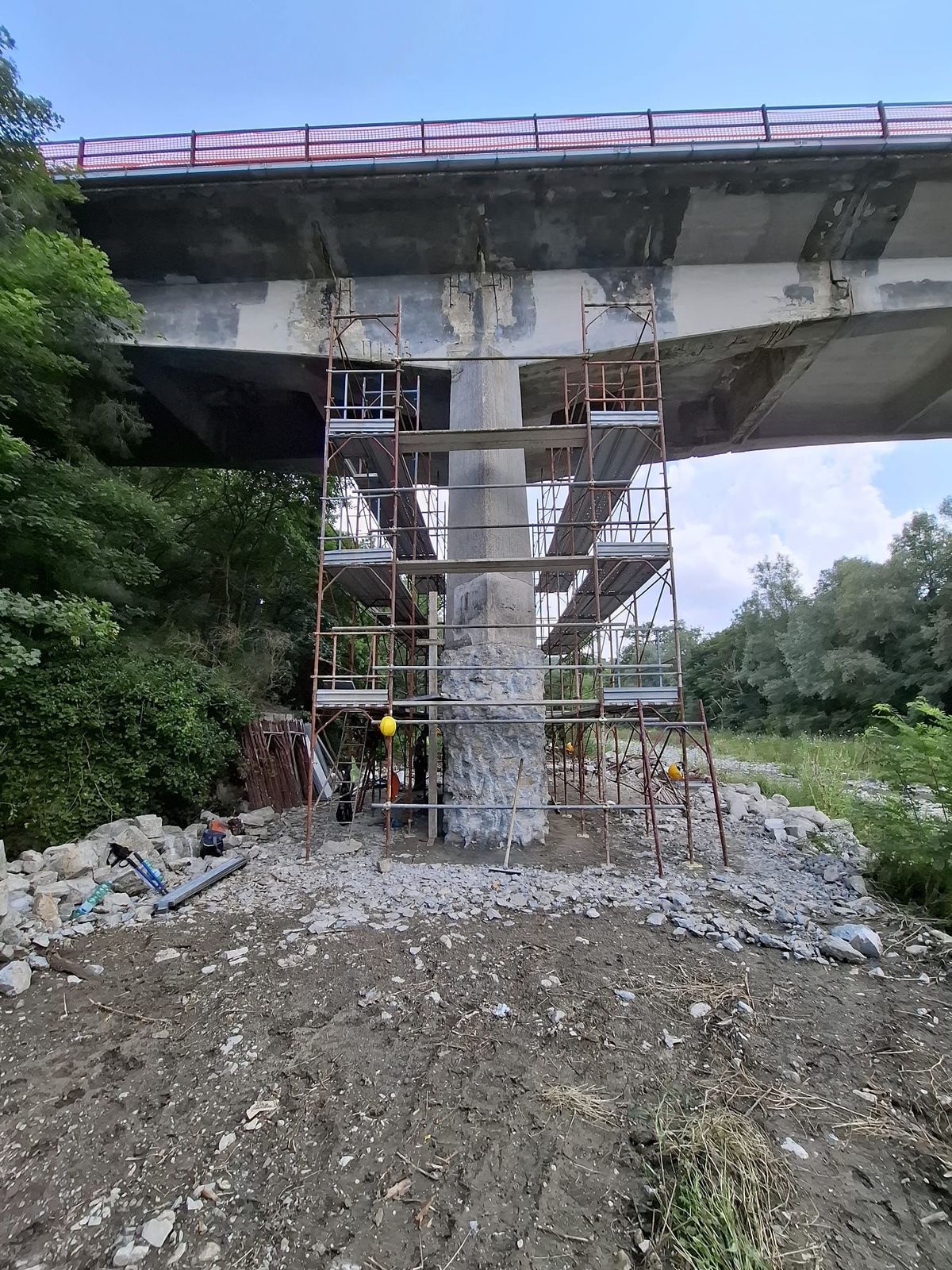

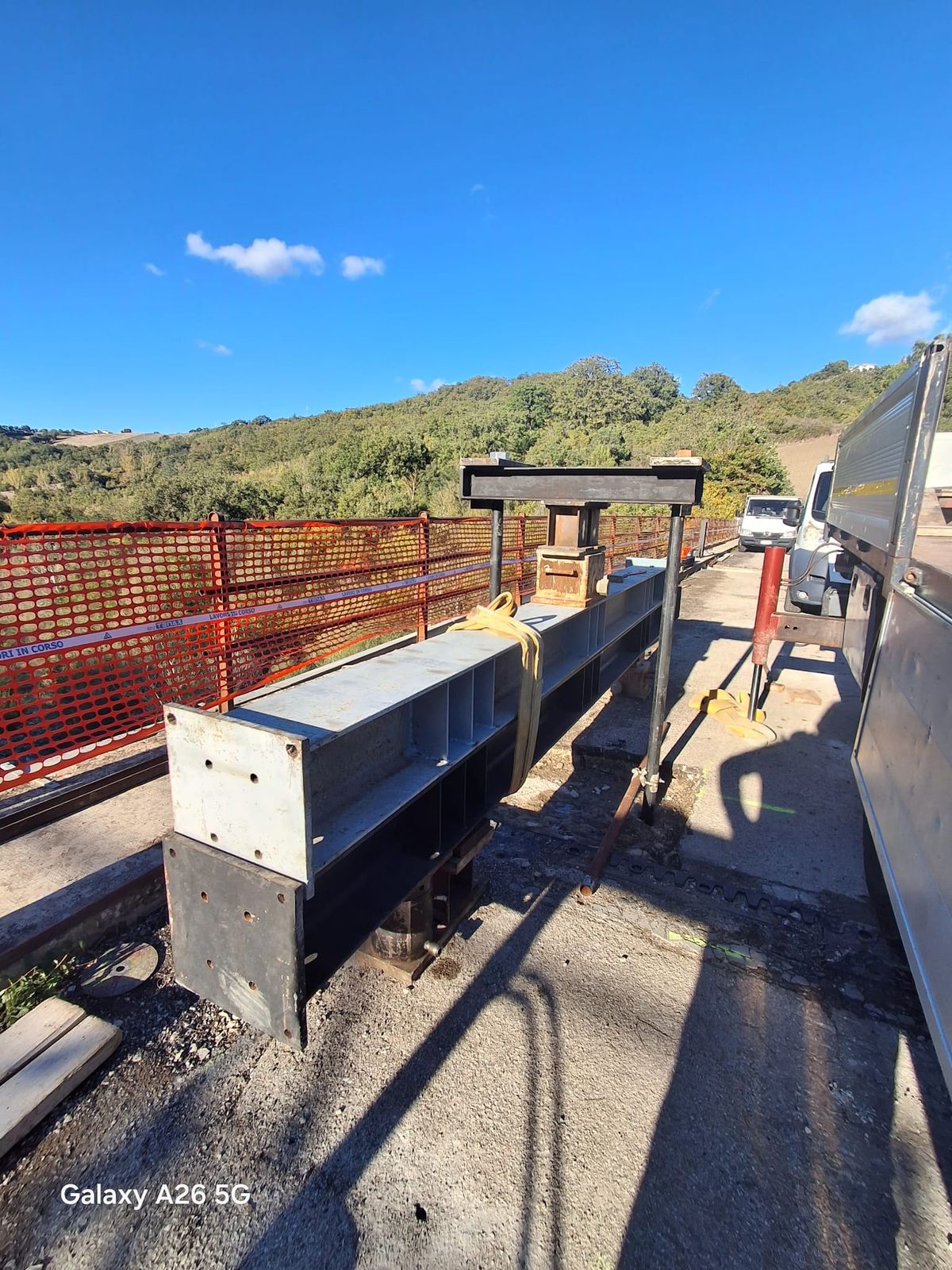

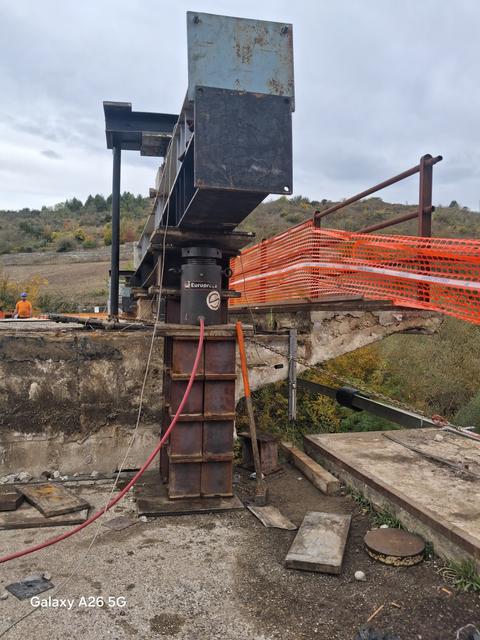

Il ponte scavalca un alveo fluviale con pile di notevole altezza: un sostegno da terra non era praticabile e la trave tampone doveva essere allontanata di 80 cm dalla propria sede per consentire la demolizione delle selle. Il sistema è stato progettato con quattro punti di presa per testata e otto leve complessive: ciascuna leva lavora come leva di secondo genere a cavallo della sella, con il martinetto sul lato mensola e un puntone compresso sul lato trave. Le cravatte a barre passanti trasferiscono il tiro alle nervature longitudinali senza caricare la soletta. Il fascicolo di calcolo comprende le verifiche di flessione, taglio e stabilità degli elementi in acciaio, il punzonamento e le pressioni di contatto sulle strutture esistenti e gli effetti di una ripartizione non uniforme fra i punti di presa. Il sistema, controventato in senso longitudinale e trasversale, è smontabile e riposizionabile sulle selle successive.
